От водосточной системы зависит, насколько хорошо дом будет защищен от избыточной влаги. Если осадков будет больше, чем водосток способен принять и отвести, они будут переливаться через края желобов, попадать на фасад, цоколь и отмостку.
Избыток воды возле дома может привести к подтоплению фундамента, эрозии грунта, разрушению отделки и постепенному повреждению конструкций.
Чтобы этого избежать, количество водосточных труб нужно определять с учетом площади крыши, ее конфигурации и пропускной способности выбранной водосточной системы. Далее разберем простой алгоритм, который поможет сориентироваться в расчетах и правильно заказать необходимое количество оборудования.
Основные факторы, влияющие на количество водосточных труб
Рассчитывать количество водосточных труб только по общей площади крыши не совсем правильно. На нагрузку системы влияют сразу несколько параметров:
- Главный показатель — эффективная водосборная площадь, то есть та часть кровли, с которой вода попадает в конкретный желоб. Чем больше площадь, тем больший объем осадков необходимо отвести. Для сложной крыши ее целесообразно рассчитывать отдельно для каждого участка, подключенного к определенному желобу.
- Одна и та же водосточная система может иметь разную нагрузку в зависимости от климатических особенностей региона. Западные области Украины характеризуются большим количеством осадков, а во время сильных ливней вода поступает в систему значительно быстрее. При выборе водостока для крыши также стоит учитывать интенсивность ливней.
- Размер трубы напрямую влияет на объем воды, который она может отвести. В частном строительстве распространены диаметры 75-120 мм. Чем больше водосборная площадь и интенсивность осадков, тем большей пропускной способности требует система.
Чем длиннее желоб, тем больший объем воды он собирает. Если предусмотрена только одна труба на большой длине желоба, вода может не успевать отводиться во время интенсивного ливня. Поэтому для длинных участков целесообразно предусматривать несколько точек водоотведения, равномерно распределяя нагрузку.
- Односкатная, двускатная, вальмовая или сложная крыша имеют разную схему движения воды. На крышах со сложной геометрией водосборные участки часто необходимо разделять. Каждый из них должен иметь организованный путь к желобу и водосточной трубе. Уклон кровли также определяет направление стока, а значит — места установки воронок.
- Важное значение имеет место, где желоб переходит в водосточную трубу. Если воронка расположена на краю желоба, вся вода движется к одной точке. При установке воронки посередине желоба поток распределяется с двух сторон, что повышает эффективность отвода воды. В некоторых конфигурациях такая схема может увеличивать эффективную водопропускную способность примерно на 50-60% по сравнению с расположением воронки на краю.
Для больших, сложных или нестандартных кровель ориентировочного бытового расчета недостаточно. В таком случае стоит сначала обратиться к специалистам за проектом или консультацией и только потом заказывать трубы и другие комплектующие части водостока.

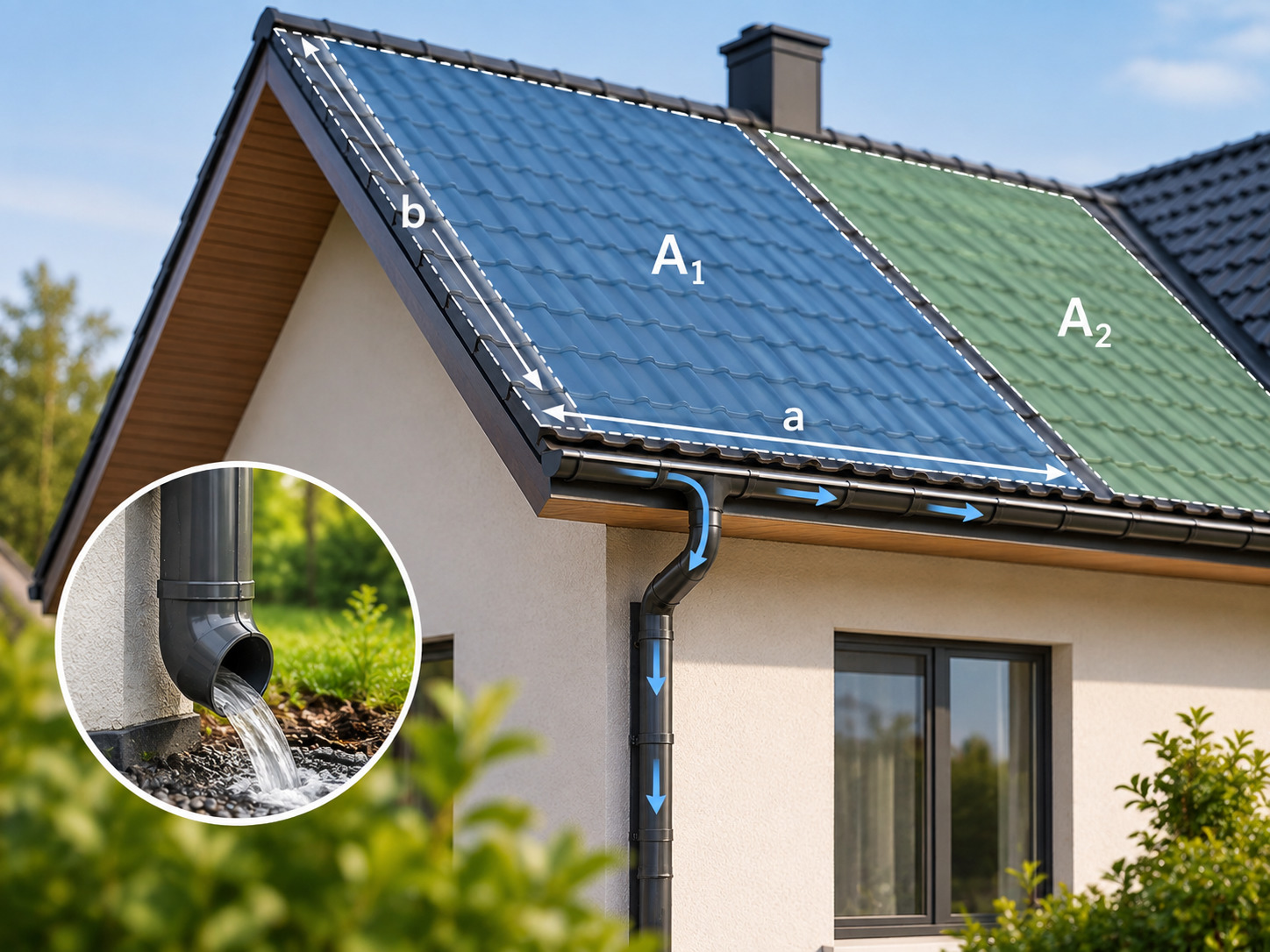

Как правильно рассчитать эффективную площадь крыши
Для выбора количества водосточных труб важно определить именно эффективную водосборную площадь — поверхность, с которой осадки фактически попадают в конкретный участок водосточной системы.
Если крыша имеет сложную конфигурацию, ее удобно разделить на несколько простых геометрических фигур — прямоугольников, треугольников или трапеций. Для каждого участка отдельно определяют площадь, после чего полученные значения суммируют.
Например, двускатную крышу можно рассматривать как две отдельные плоскости. Для вальмовой или многоуровневой крыши количество таких участков будет больше. При этом важно учитывать, в какой именно желоб и водосточную трубу стекает вода с каждой плоскости. Это позволяет правильно распределить нагрузку между отдельными точками водоотведения.
Как считать:
- Измерьте длину ската по горизонтали (проекцию), а не по наклонной плоскости кровельного материала.
- Умножьте длину карниза на горизонтальную ширину ската для каждого отдельного элемента.
- При расчетах необходимо учитывать уклон кровли. При уклоне крыши менее 30° коэффициент равен 1 (берется полная площадь проекции). При крутом уклоне (более 45°) объем стекающей воды оценивают по специальным таблицам производителей, поскольку скорость потока увеличивается.
Для бытового предварительного расчета достаточно разделить крышу на отдельные водосборные зоны, определить площадь каждой и установить, сколько водосточных труб приходится на каждую из них. Такой подход значительно точнее, чем просто делить общую площадь дома на условное количество труб.
Основные правила и нормы расчета количества труб
Для предварительного подбора водосточной системы можно использовать несколько практических ориентиров. В то же время универсальной цифры для всех крыш нет.
Правило сечения
Один из распространенных ориентиров предусматривает примерно 1-1,5 см2 поперечного сечения водосточной трубы на 1 м2 эффективной площади крыши. Этот показатель помогает быстро оценить необходимую пропускную способность, но не заменяет гидравлический расчет. Реальная производительность зависит также от конструкции желоба, воронки, количества и интенсивности осадков.
Ориентиры по диаметру трубы
Для частного строительства можно встретить следующие упрощенные рекомендации:
| Диаметр водосточной трубы | Ориентировочная площадь водосбора на 1 трубу |
|---|---|
| Ø 75-90 мм | до 70-120 м2 |
| Ø 100 мм | до 150-220 м2 |
| Ø 110-120 мм | для больших площадей |
Приведенные значения являются ориентировочными, а не универсальными нормативами. Один и тот же диаметр у разных производителей может иметь разную пропускную способность. Поэтому при окончательном выборе стоит проверять техническую документацию конкретной водосточной системы.
Расстояние между водосточными трубами
Для равномерного отвода воды точки слива не стоит располагать слишком далеко друг от друга. Практический ориентир — 8-12 м между трубами, а лучше не более 10 м. Для отдельных систем и нормативных схем допускаются большие расстояния — до 20-24 м, но их необходимо подтверждать расчетом и рекомендациями производителя:
- При расположении воронки возле края желоба ориентировочно предусматривают одну точку слива на каждые 10 м желоба.
- Если воронка установлена по центру, вода движется к ней с обеих сторон, поэтому одна точка может обслуживать до 20 м желоба.
Если желоб имеет значительную длину, лучше увеличить количество точек водоотведения, чем рассчитывать систему на предельную пропускную способность.
Это упрощенное правило хорошо подходит для предварительного планирования, но на длинных или сложных желобах необходимо учитывать уклон, количество осадков и фактическую пропускную способность системы.
Ориентировочное соответствие площади крыши и количества точек слива приведено в таблице:
| Площадь водосбора, м2 | Ориентировочный диаметр трубы, мм | Рекомендуемое количество точек слива |
|---|---|---|
| до 70 | 75-90 | 1 |
| 70-120 | 75-90 | 1-2 |
| 120-200 | 100 | 1-2 |
| 200-300 | 100-120 | 2 |
| 300-400 | 110-120 | 2-3 |
| более 400 | 110-120 и более | по расчету |
Для сложной кровли площадь необходимо распределять между отдельными водосборными зонами, а не просто делить общую цифру на количество труб. При этом лучше дать запас пропускной способности в 10-20%, чем работать на пределе возможностей водостока.
Дополнительные рекомендации и типичные ошибки
Даже правильно определенное количество водосточных труб не гарантирует эффективной работы системы, если неправильно выбрать места их установки. Точки слива желательно располагать в самых низких местах желоба, возле углов здания или в других точках, где естественным образом концентрируется поток воды. При этом стоит избегать размещения труб непосредственно возле выходов, проходов и других зон, где вода с крыши может создавать неудобства.
На длинных фасадах не стоит полагаться на одну водосточную трубу, даже если ее диаметр формально соответствует площади водосбора. Значительная длина желоба увеличивает путь движения воды и нагрузку на отдельные участки системы. Лучше предусмотреть несколько точек слива и распределить между ними водосборную площадь. Во время сильных ливней дополнительные трубы уменьшают риск переполнения желоба и переливания воды через его край.
В Украине интенсивность и количество осадков отличаются в зависимости от региона. Для более влажных районов, в частности западных областей, а также для местностей, где возможны интенсивные ливни, целесообразно предусматривать запас пропускной способности водосточной системы 25-30%.
Для небольшой простой крыши предварительный расчет можно выполнить самостоятельно. Но если кровля имеет сложную форму, большую площадь, несколько уровней или длинные участки желобов, лучше обратиться к специалисту.
Типичные ошибки при расчете водосточной системы возникают из-за слишком упрощенного подхода:
- расчет только по площади крыши без учета длины желоба и количества точек слива;
- игнорирование уклона и конфигурации кровли, из-за чего неправильно определяются водосборные зоны;
- экономия на диаметре труб — система работает на пределе возможностей и может переполняться во время сильного ливня;
- установка недостаточного количества воронок на длинных фасадах;
- выбор компонентов без проверки их совместимости и фактической пропускной способности.
Главное правило — сформировать сбалансированную систему с достаточным запасом пропускной способности.
Правильный расчет водостоков — инвестиция в долговечность дома
При выборе количества труб необходимо учитывать площадь и конфигурацию крыши, длину желобов, интенсивность осадков, диаметр и пропускную способность системы, а также расположение точек слива. Перед заказом водостока стоит обязательно проверить собственные расчеты по таблицам и рекомендациям производителя выбранной системы. Так вы подберете комплект, который обеспечит эффективный отвод воды даже во время интенсивных осадков.
